Toote ülevaade
HVLS-i tööstuslikud laeventilaatorid on lakke{0}}kinnitatud tööstuslikud ventilaatorid, mis kasutavad otseülekande tehnoloogiat ja mille laba läbimõõt on 4,2–6,7 m ja kiirus 50–80 pööret minutis. Erinevalt traditsioonilisest reduktormootorite eraldiseisvast "mootor + reduktor" struktuurist on hvlsi tööstuslikel laeventilaatoritel integreeritud reduktormootori konstruktsioon, millel on suurem ülekandetõhusus ja väiksem maht, mis sobivad kõrgete ruumide jaoks, kus paigaldusruum on piiratud.
Põhilised eelised
Integreeritud käigukast, kõrge efektiivsusega
Integreeritud reduktormootori disain võimaldab hammasrataste ja mootori rootorite vahelist otsest sidumist, ülekandeefektiivsus on 99%, 20% väiksem võimsuskadu kui eraldi reduktormootoritel ja 15% suurem õhuhulk sama võimsuse korral, saavutades märkimisväärse energiasäästuefekti.
Väike{0}}suurusega paigalduskoha kohandatavus
Reduktormootor on mahult 40% väiksem ja kaalult 30% kergem kui kombinatsioonil "mootor + reduktor" ning see võtab vähem ruumi laes. See sobib keerulistesse paigalduskeskkondadesse, kus on tihe torustike ja väike talade vahe tehase katusel, parandades paigalduse paindlikkust 60%.
Madal{0}}müratase
Hammasrattad kasutavad täppislihvimistehnoloogiat (täpsus kuni 6. astmeni), 0,02 mm piires kontrollitud vahekaugust ja töömüra on nii madal kui 50 dB (mõõdetuna 10 m kaugusel), mis on 20% madalam kui traditsioonilistel reduktormootori ventilaatoritel ja sobib kõrgete müranõuetega täppistöökodadesse.
Löögivastane{0}}stabiilsus
Käiguülekandel on kõrge jäikus ja löögikindlus, mis suudab toime tulla tehases töötavate seadmete vibratsioonihäiretega. Tera kiiruse kõikumist juhitakse ±1 RPM piires, parandades õhuvoolu stabiilsust 30% ja vältides õhuvoolu intensiivsuse järske muutusi.
Rakendusjuhtumid

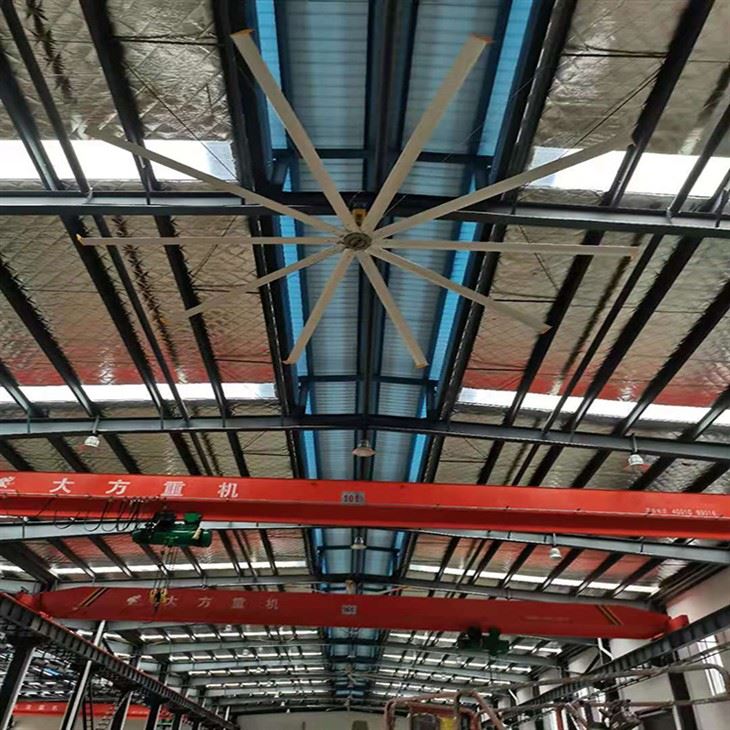

Sobib kõrgetesse ruumidesse, kus on kõrged nõuded müra ja stabiilsuse osas, nagu täppismasinate töötlemise töökojad, elektroonikakomponentide montaažitöökojad, meditsiiniseadmete tootmistöökojad, labori abitöökojad,{0}}liigsed laokeskused ja andmekeskuse lisaventilatsioonialad.
Tööstuslike ventilaatorite tehniliste andmete tabel
|
Mudel |
Ventilaatori laba läbimõõt |
Terade arv |
Mootori võimsus |
Maksimaalne pöörete arv |
Kaal |
Õhu maht |
Katvusala |
|
HVLS FAN7300-10 |
7300 mm |
10 tera |
1,5 kW |
55 pööret minutis |
165 kg |
18700 m³/min |
1150㎡ |
|
HVLS FAN7300-8 |
8 Tera |
145 kg |
15000 m³/min |
900㎡ |
|||
|
HVLS FAN7300-6 |
6 Tera |
140 kg |
13500 m³/min |
850㎡ |
|||
|
HVLS FAN7300-5 |
5 Tera |
135 kg |
13000 m³/min |
800㎡ |
|||
|
HVLS FAN6700-10 |
6700 mm |
10 tera |
1,5 kW |
55 pööret minutis |
155 kg |
15600 m³/min |
960㎡ |
|
HVLS FAN6700-8 |
8 Tera |
140 kg |
12500 m³/min |
770㎡ |
|||
|
HVLS FAN6700-6 |
6 Tera |
135 kg |
11000 m³/min |
670㎡ |
|||
|
HVLS FAN6700-5 |
5 Tera |
130 kg |
10600 m³/min |
650㎡ |
|||
|
HVLS FAN6100-10 |
6100 mm |
10 tera |
1,5 kW |
75 pööret minutis |
150 kg |
13000 m³/min |
800㎡ |
|
HVLS FAN6100-8 |
8 Tera |
135 kg |
10500 m³/min |
650㎡ |
|||
|
HVLS FAN6100-6 |
6 Tera |
130 kg |
9000 m³/min |
550㎡ |
|||
|
HVLS FAN6100-5 |
5 Tera |
125 kg |
8800 m³/min |
520㎡ |
|||
|
HVLS FAN5500-10 |
5500 mm |
10 tera |
1,5 kW |
75 pööret minutis |
145 kg |
11000 m³/min |
670㎡ |
|
HVLS FAN5500-8 |
8 Tera |
130 kg |
8800 m³/min |
540㎡ |
|||
|
HVLS FAN5500-6 |
6 Tera |
125 kg |
7500 m³/min |
460㎡ |
|||
|
HVLS FAN5500-5 |
5 Tera |
120 kg |
7200 m³/min |
420㎡ |
|||
|
HVLS FAN4900-10 |
4900 mm |
10 tera |
1,5 kW |
75 pööret minutis |
140 kg |
10500 m³/min |
600㎡ |
|
HVLS FAN4900-8 |
8 Tera |
125 kg |
7000 m³/min |
430㎡ |
|||
|
HVLS FAN4900-6 |
6 Tera |
120 kg |
6000 m³/min |
370㎡ |
|||
|
HVLS FAN4900-5 |
5 Tera |
115 kg |
5200 m³/min |
330㎡ |
|||
|
HVLS FAN4500-10 |
4500 mm |
10 tera |
1,5 kW |
75 pööret minutis |
130 kg |
9500 m³/min |
500㎡ |
|
HVLS FAN4500-8 |
8 Tera |
120 kg |
6000 m³/min |
370㎡ |
|||
|
HVLS FAN4500-6 |
6 Tera |
115 kg |
5000 m³/min |
300㎡ |
|||
|
HVLS FAN4500-5 |
5 Tera |
110 kg |
4500 m³/min |
260㎡ |
|||
|
HVLS FAN4200-10 |
4200 mm |
10 tera |
0,55 kW |
100 pööret minutis |
125 kg |
7200 m³/min |
400㎡ |
|
HVLS FAN4200-8 |
8 Tera |
115 kg |
5400 m³/min |
300㎡ |
|||
|
HVLS FAN4200-6 |
6 Tera |
110 kg |
4500 m³/min |
250㎡ |
|||
|
HVLS FAN4200-5 |
5 Tera |
105 kg |
4000 m³/min |
230㎡ |
|||
|
HVLS FAN3600-10 |
3600 mm |
10 tera |
0,55 kW |
100 pööret minutis |
120 kg |
5000 m³/min |
330㎡ |
|
HVLS FAN3600-8 |
8 Tera |
110 kg |
3800 m³/min |
230㎡ |
|||
|
HVLS FAN3600-6 |
6 Tera |
105 kg |
3300 m³/min |
200㎡ |
|||
|
HVLS FAN3600-5 |
5 Tera |
100 kg |
3000 m³/min |
180㎡ |
|||
|
HVLS FAN3000-8 |
3000 mm |
8 Tera |
0,55 kW |
100 pööret minutis |
95 kg |
2700 m³/min |
160㎡ |
|
HVLS FAN3000-6 |
6 Tera |
90 kg |
2300 m³/min |
140㎡ |
|||
|
HVLS FAN3000-5 |
5 Tera |
85 kg |
2000 m³/min |
120㎡ |
|||
|
HVLS FAN2500-6 |
2500 mm |
6 Tera |
0,55 kW |
100 pööret minutis |
85 kg |
1600 m³/min |
90㎡ |
|
HVLS FAN2500-5 |
5 Tera |
80 kg |
1400 m³/min |
85㎡ |
|||
|
HVLS FAN2000-6 |
2000 mm |
6 Tera |
0,55 kW |
100 pööret minutis |
80 kg |
1000 m³/min |
60㎡ |
|
HVLS FAN2000-5 |
5 Tera |
75 kg |
900 m³/min |
55㎡ |
